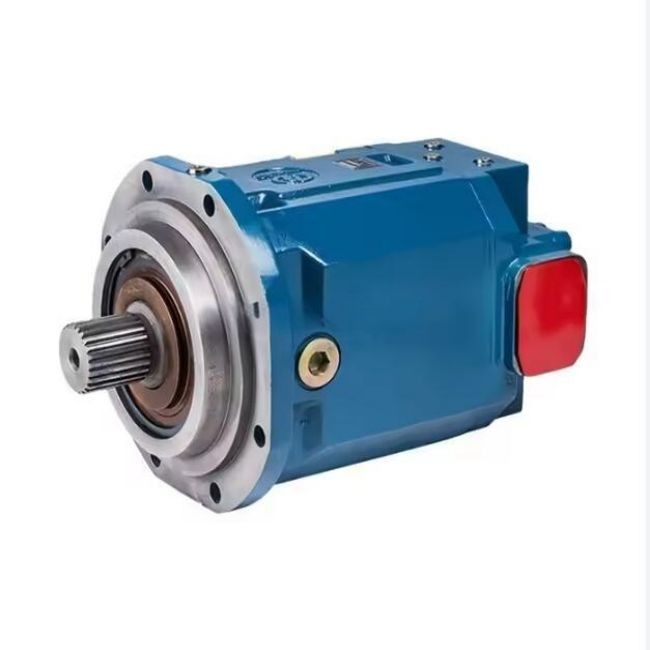

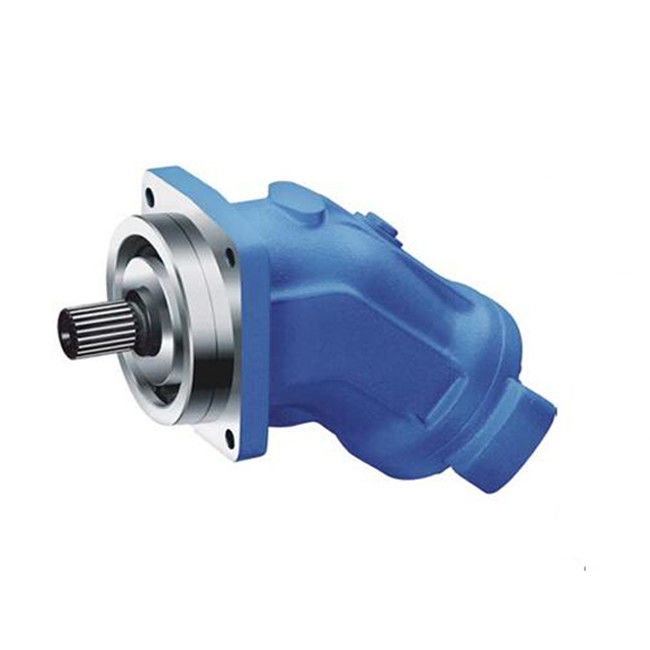

kwantitatieve motor A2FM250/60W-VPB01 R910914475 Rexroth-kolvenpompverzameling vervanging
Productbeschrijving
Een axiale zuiger stationêre motor is een type hydraulische motor waarvan het principe van werking is gebaseerd op de beweging van een axiale zuiger.de zuiger draait parallel aan de motorasWanneer de hydraulische vloeistof in de werkkamer van de cilinder komt, werkt de druk van de hydraulische vloeistof op de zuiger en zet deze in beweging.De wisselbeweging van de zuiger wordt omgezet in een rotatiebeweging van de uitgangsas van de motor met behulp van een mechanisme zoals een verbindingsstaaf of een schuifplaat.
Meerdere besturingsvormen: Om aan de uiteenlopende bedrijfsvereisten te voldoen, zijn een breed scala aan besturingsvormen beschikbaar, waaronder drukcompensatiecontrole, belastingsensorcontrole, druk- en stroomcontrole,beperking van het vermogenDe meest geschikte besturingsmethode kan worden gekozen op basis van het specifieke toepassingsscenario, waardoor de systeemprestaties verder worden geoptimaliseerd.
Voordeel van de zuigerpomp
Hoge uitgangsmoment: Door de gelijktijdige werking van meerdere zuigers kan de asbestrijke motor een hoger koppel produceren.Dit zorgt ervoor dat het goed presteert in toepassingsscenario's die meer vermogen vereisen, zoals het loopmechanisme en het draaimechanisme in zware machines, en kan gemakkelijk de beweging van grote apparatuur aansturen.
Een breed snelheidsbereik: de snelheid kan in een breed bereik worden ingesteld door parameters zoals de stroom en druk van de hydraulische olie te wijzigen.de snelheid van het voertuig is gelijk aan de snelheid van het voertuig;In sommige gevallen waar een nauwkeurige snelheidsregeling vereist is, zoals bij de spindel aandrijving van werktuigen,De axiale zuigervaste motor kan de juiste snelheid bieden volgens de vereisten van de verwerkingstechnologie..
Hoog rendement: het volumetrische rendement en het mechanische rendement van deze motor zijn relatief hoog.vermindering van het energieverlies als gevolg van interne lekkageEen hoog mechanisch rendement betekent dat er minder energie verloren gaat bij de omzetting van hydraulische energie in mechanische energie, waardoor het energieverbruik van het gehele systeem wordt verbeterd.
Technische parameters:
| Grootte | 5 | 10 | 12 | 16 | 23 | 28 | 32 | 107 | 125 | 160 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 |
Verplaatsing
geometrisch, per omwenteling | Vg | cm3 | 4.93 | 10.3 | 12 | 16 | 22.9 | 28.1 | 32 | 106.7 | 125 | 160.4 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 |
| Nominale druk | Pnom | bar | 315 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 350 | 350 | 350 | 350 | 350 |
| Maximale druk | pmax | bar | 350 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 400 | 400 | 400 | 400 | 400 |
| Maximale snelheid | nr. 1) | rpm | 10000 | 8000 | 8000 | 8000 | 6300 | 6300 | 6300 | 4000 | 4000 | 3600 | 3600 | 2750 | 2700 | 2240 | 2000 | 1600 | 1800 |
| nmax 2) | rpm | 11000 | 8800 | 8800 | 8800 | 6900 | 6900 | 6900 | 4400 | 4400 | 4000 | 4000 | 3000 | | | | | |
| Inlaatstroom 3) | bij nnom | qV | L/min | 49 | 82 | 96 | 128 | 144 | 177 | 202 | 427 | 500 | 577 | 648 | 550 | 675 | 795 | 1000 | 1136 | 1600 |
| Koppel 4) | in Pnom | M | Nm | 24.7 | 66 | 76 | 102 | 146 | 179 | 204 | 679 | 796 | 1021 | 1146 | 1273 | 1393 | 1978 | 2785 | 3955 | 5570 |
| Roterende stijfheid | c. | kNm/rad | 0.63 | 0.92 | 1.25 | 1.59 | 2.56 | 2.93 | 3.12 | 11.2 | 11.9 | 17.4 | 18.2 | 57.3 | 73.1 | 96.1 | 144 | 270 | 324 |
| Moment van traagheid voor de roterende groep | JTW | kg·m2 | 0.00006 | 0.0004 | 0.0004 | 0.0004 | 0.0012 | 0.0012 | 0.0012 | 0.0116 | 0.0116 | 0.022 | 0.022 | 0.0353 | 0.061 | 0.102 | 0.178 | 0.55 | 0.55 |
| Maximale hoekversnelling | ɑ | rad/s2 | 5000 | 5000 | 5000 | 5000 | 6500 | 6500 | 6500 | 4500 | 4500 | 3500 | 3500 | 11000 | 10000 | 8300 | 5500 | 4300 | 4500 |
| Volume van de zaak | V | Ik... | | 0.17 | 0.17 | 0.17 | 0.2 | 0.2 | 0.2 | 0.8 | 0.8 | 1.1 | 1.1 | 2.7 | 2.5 | 3.5 | 4.2 | 8 | 8 |
| Gewicht (ca.) | m | kg | 2.5 | 5.4 | 5.4 | 5.4 | 9.5 | 9.5 | 9.5 | 32 | 32 | 45 | 45 | 66 | 73 | 110 | 155 | 32 | |
Ingenieursmachines: in graafmachines, laadmachines, kranen en andere apparatuur,Axial-piston motoren worden gebruikt om de beweging van wandelende apparaten en werkende apparaten (zoals dipperarmen en booms van graafmachines) aan te drijvenHun hoge koppel en verstelbare snelheidskenmerken kunnen voldoen aan de werkvereisten van machines onder verschillende werkomstandigheden.
scheepsapparatuur: in het stuursysteem en het ankerwindsysteem van schepen;Axial piston vaste motoren kunnen betrouwbare stroom leveren om de normale werking van scheepsmanoeuvres en ligtoestellen te garanderenHet kan ook goede prestaties behouden in moeilijke mariene omgevingen en zich aanpassen aan de lange termijn stabiele werking van schepen.
Industriële automatiseringsapparatuur: In sommige geautomatiseerde productielijnen, werktuigmachines en andere apparatuur waarvoor een nauwkeurige beheersing van de beweging vereist is, kunnen axiale zuigervaste motoren als energiebron worden gebruikt.Door middel van geavanceerde hydraulische besturingssystemen kan een hoge precisie van positie en snelheid worden bereikt om de kwaliteit van de productverwerking en de productie-efficiëntie te verbeteren.
