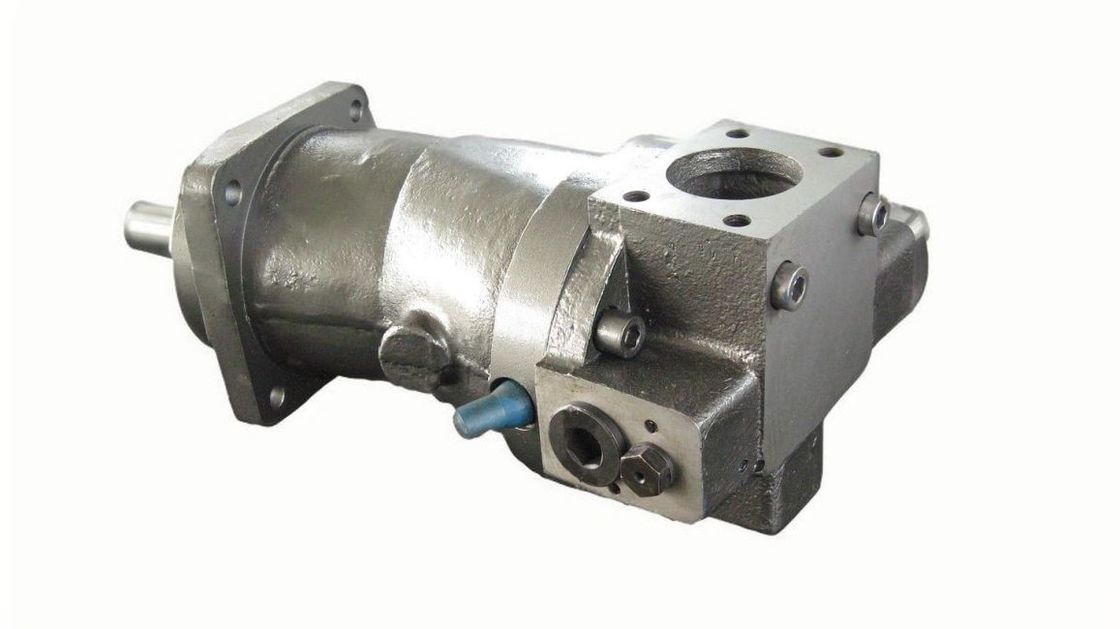

Kleur aanpassing PV-serie Hydraulische axiale zuigerpomp voor graafmachine
Beschrijving van de zuigerpomp
Deze serie axiale zuigerpompen met variabele verplaatsing, serie 20, zijn van swashplaatconstructie met variabele doorstromingskracht, geschikt voor hydrostatische transmissie met gesloten circuit.De doorstroming is evenredig aan de pomp aangedreven snelheid verplaatsingDeze laatste is oneindig verstelbaar tussen nul en maximale verplaatsing.De stroomrichting wordt gereserveerd door de swashplaat aan de tegenovergestelde kant van de neutrale of nulverplaatsingspositie te titelen.
- Geschikt voor verschillende toepassingen
- Meerdere verplaatsingen en beschikbare opties
- 8 verschillende raamgroottes
- Ontworpen voor een lange levensduur en betrouwbaarheid
- De motor met vaste verplaatsing kan in beide richtingen worden bediend
- Opties voor meerdere aandrijfasten en besturingsopties
- Lagers en assen voor zware werkzaamheden
- Makkelijk te bedienen
- Er zijn ook onderdelen beschikbaar
Tabel met parameters van zuigerpompen
| Grootte |
Afmeting |
PV-serie zuigerpomp |
| PV20 |
PV21 |
PV22 |
PV23 |
PV24 |
PV25 |
PV26 |
PV27 |
| Max. verplaatsing |
cm3 |
33,3 |
51,6 |
69,8 |
89,0 |
118,7 |
165,8 |
227,3 |
333,7 |
| Max. stroom |
dm3min-1 |
119,5 |
159,9 |
196,1 |
230,5 |
278,9 |
348,1 |
429,59 |
557,2 |
| 4 |
6 |
4 |
1 |
4 |
8 |
8 |
| Oplaadpomp |
cm3 |
12,3 |
12,3 |
18,03 |
18,03 |
18,8 |
32,8 |
32,8 |
65,5 |
| Max. druk |
MPa |
35 |
| Nominale druk |
MPa |
21 |
| Max. regeldruk |
MPa |
3,5 |
| Laaddruk |
MPa |
0,8 - 2,0 |
| Max. druk in geval |
MPa |
0,25 continu 0,5 intermitterend |
| Maximale snelheid + |
Min-1 |
3590 |
3100 |
2810 |
2590 |
2350 |
2100 |
1890 |
1670 |
| Minimum snelheid |
Min-1 |
500 |
| Nominaal toerental |
Min-1 |
1500 |
Kinematisch viscositeitsbereik van de werkvloeistof
- Beginnen.
- in bedrijf
- optimaal |
|
1000
12 - 600
25 - 35 |
| mm2s-1 |
| Soort werkmiddel |
|
minerale olie |
| Werktemperatuur |
oC |
- 40 tot + 50 |
| Max. temperatuur van de werkvloeistof in de tank |
oC |
80 |
| Zuiverheid van het werkmiddel |
μm |
10 |
| Richting van de asrotatie |
|
in de richting van de klok of tegen de klok |
| Maximale hoek van de schommelplaat |
o |
± 18 o |
| Gewicht |
kg |
45 |
55 |
63 |
78 |
124 |
164 |
212 |
270 |
Gerelateerd product
met een vermogen van niet meer dan 10 kWA4VTG071, A4VGT090serie.
- Variabele axiale zuigerpomp van swashplaatontwerp voor hydrostatische aandrijvingen in gesloten circuits
- De stroom is evenredig met de aandrijvingssnelheid en verplaatsing.
- De stroom neemt toe naarmate de hoek van de schommelplaat van nul wordt ingesteld op de maximale waarde.
- De stroomrichting verandert soepel wanneer de swashplaat door de neutrale positie wordt bewegd.
-Twee drukverlagende kleppen zijn voorzien op de hogedrukpoorten om de hydrostatische transmissie (pomp en motor) tegen overbelasting te beschermen.
- De hoge-druk afkoelventielen functioneren ook als boost ventielen.
- De geïntegreerde boostpomp fungeert als voedingspomp en regelt de druk.
- De maximale druk wordt beperkt door een ingebouwde drukverlagend klep.

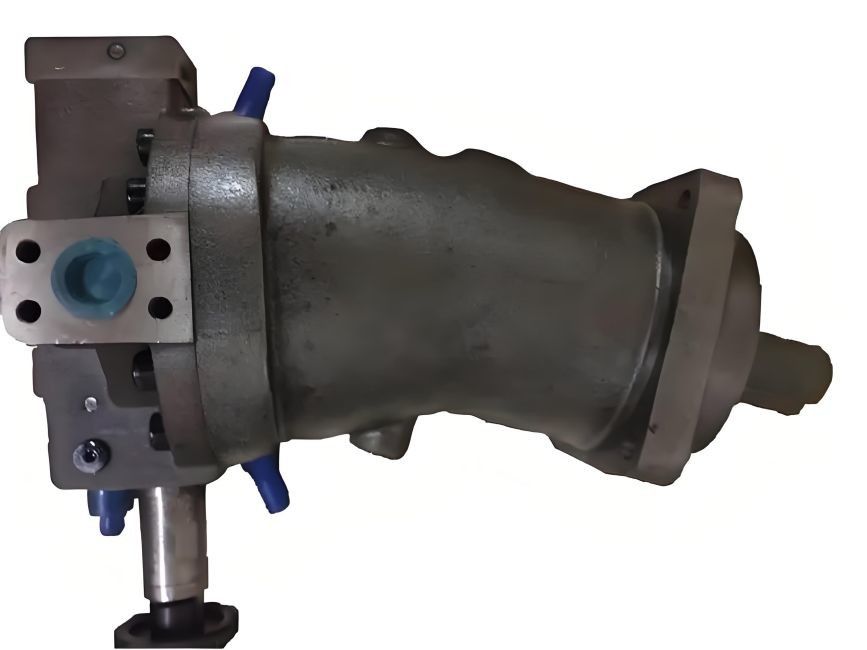

Variabele A6VM-motor met axiale conische zuigerrotatiegroep van gebogen axiale ontwerp, voor hydrostatische aandrijvingen in open en gesloten circuits
- voor mobiele en vaste toepassingen
- Het brede bedieningsbereik stelt de variabele motor in staat om te voldoen aan de eisen van hoge snelheid en hoog koppel.
- De verplaatsing kan oneindig worden gewijzigd van Vg max tot Vg min = 0.
- De uitslag is afhankelijk van de pompstroom en van de motor.
- Het uitgangsmoment neemt toe met het drukverschil tussen de hoogdruk- en laagdrukzijde en met de toenemende verplaatsing.
- Breed bedieningsbereik met hydrostatische transmissie
- Ruime keuze aan besturingsinrichtingen
- kostenbesparing door het weglaten van versnellingen en de mogelijkheid om kleinere pompen te gebruiken.

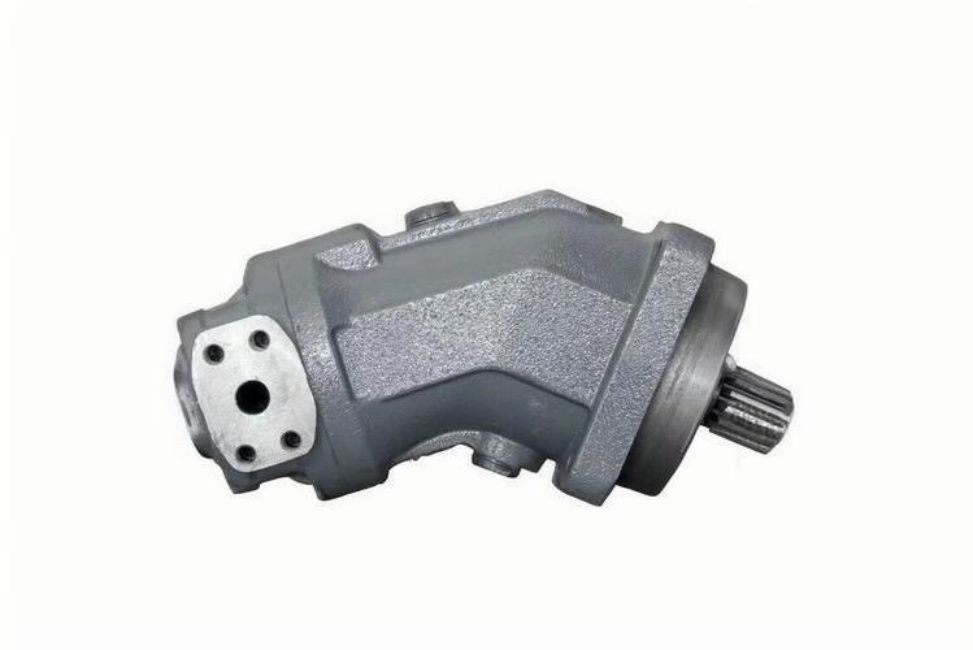

De A2F-axiale zuigerunit met gebogen as met vaste verplaatsing, bestemd voor gebruik als pomp of motor in hydrostatische aandrijvingen, in open of gesloten circuits.
Als het als pomp wordt bediend, is de stroom evenredig met de aandrijfsnelheid en de verplaatsing.het uitgangsvermogen is evenredig met het geveegde volume en omgekeerd evenredig met de verplaatsingHet uitgangsmoment neemt toe met de drukdaling tussen de hoge en lage drukkant.
- Hoogwaardige draaigroep met bewezen bolvormig besturingsgebied met de voordelen: zelfcentrerende lage randversnellingen, hoge efficiëntie.
- Voor gebruik in mobiele en vaste toepassingsgebieden
- De uitgangsstroom is evenredig met de aandrijvingssnelheid en de verplaatsing
- De aandrijfaslagers zijn zo ontworpen dat zij de in deze gebieden te verwachten levensduur bieden.
